生产管理及生活辅助用房玻璃幕墙、铝板幕墙幕墙施工图

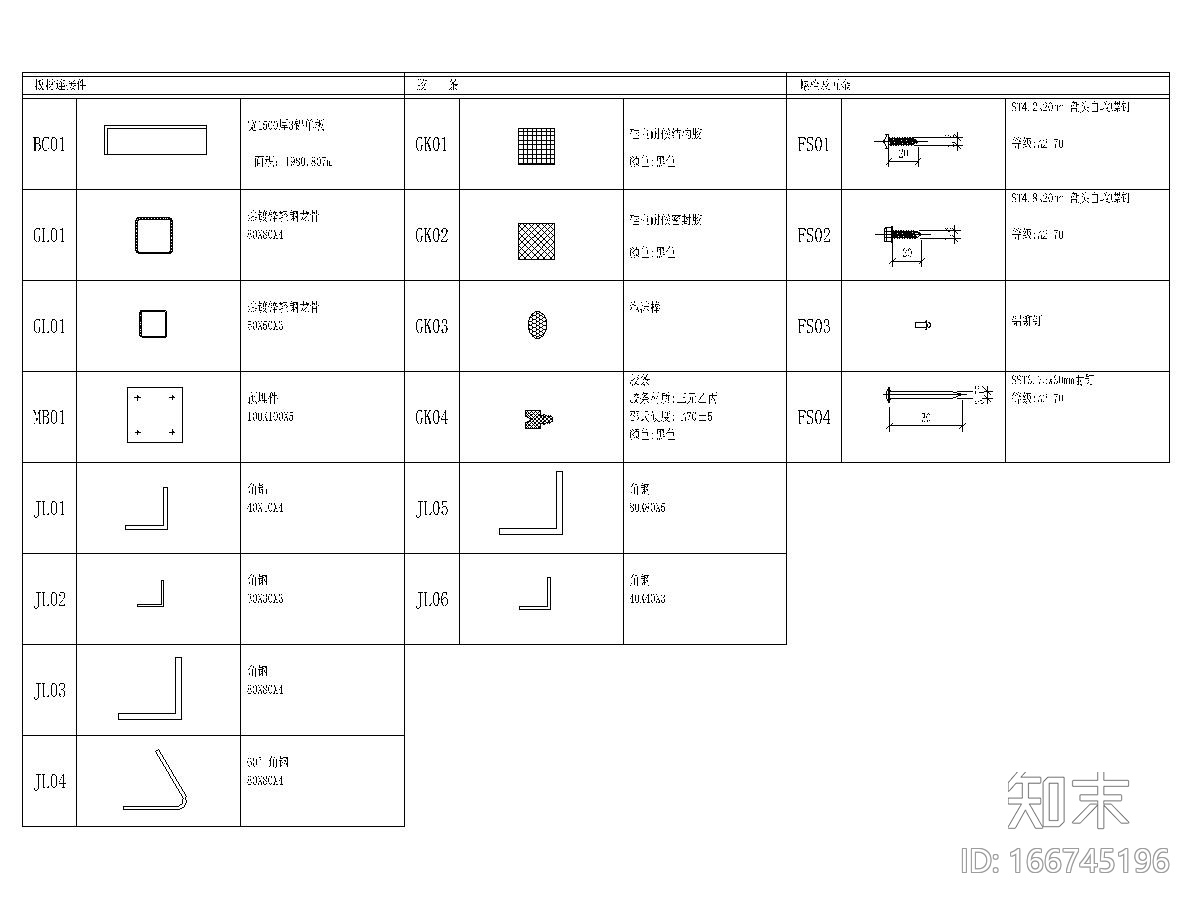

<p></p><p>      本工程设计范围包括生产管理及生活辅助用房的玻璃幕墙、铝板幕墙、玻璃雨篷、采光顶等项目的设计，图纸包括：幕墙设计说明，玻璃幕墙平面图，展开图，剖面图，玻璃幕墙节点详图，采光顶节点详图，铝板幕墙立面图，铝板幕墙分格尺寸图，铝板幕墙节点详图，铝板幕墙材料统计表，共计23张图。</p><p>      出图时间：2015年1月。</p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/e6fc52d336e14a243e37b1c65e12ee63e9e3a43f_2.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/e6fc52d336e14a243e37b1c65e12ee63e9e3a43f_3.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/e6fc52d336e14a243e37b1c65e12ee63e9e3a43f_4.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/e6fc52d336e14a243e37b1c65e12ee63e9e3a43f_5.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/e6fc52d336e14a243e37b1c65e12ee63e9e3a43f_6.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/e6fc52d336e14a243e37b1c65e12ee63e9e3a43f_7.jpg"/></div><p></p>
