[杭州]外装修石材幕墙设计图（133张图纸旅游集散中心）

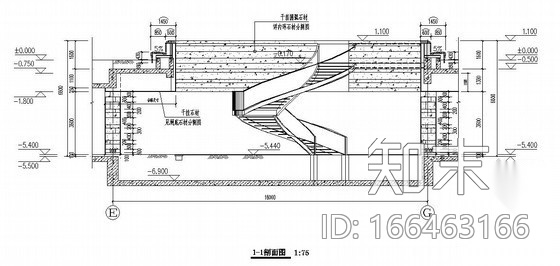

<p></p><p>内容简介</p><p>图纸包括：设计与施工总说明，下沉庭院地下一层平面图，剖面分割图 ，下沉庭院A-A B-B剖面分割图檐沟部位吊顶， 下沉庭院大样图， 下沉庭院吊顶平面图 ，管理用房石材分割图 ，汽车坡道分割大样图，墙4石材贴面地下平面图、1-1剖面图，墙4钢龙骨安装图 ，坡道增加工程分格大样图，下沉庭院玻璃雨蓬分格图，下沉庭院玻璃雨蓬剖面图 ，下沉庭院玻璃雨蓬龙骨分格图，下沉庭院幕墙单元索引图，石材幕墙节点图 ，玻璃雨蓬节点图等 </p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/343adfac270a8eab72d8891284c74e7693d003b9_2.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/343adfac270a8eab72d8891284c74e7693d003b9_3.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/343adfac270a8eab72d8891284c74e7693d003b9_4.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/343adfac270a8eab72d8891284c74e7693d003b9_5.jpg"/></div><p></p>
